AHE-S130NCX非屏蔽式接近傳感器詳細介紹

性能特點：

在各類開關中，有一種對接近它物件有“感知”能力的元件——位移傳感器。利用位移傳感器對接近物體的敏感特性達到控制開關通或斷的目的，這是接近開關。

當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。通常把這個距離叫“檢出距離”。但不同的接近開關檢出距離也不同。

有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。

接近開關分為：

埋入式和非埋入式:

電感式接近開關，按其安裝方式的不同，分為可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的是感應頭式平的、非埋入式是感應頭有凸出來的。

埋入式區別如下：可以埋入安裝，檢測面和周圍金屬可以齊平而不影響接近開關的性能；對檢測距離較短。

非埋入式不可以埋入安裝，檢測面和周圍金屬不可以齊平，必須留有一定的空間余地，否則將會影響接近開關的性能；相對檢測距離較長。

接近開關外圍一般有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應

頭會露出金屬螺紋。主要是為了滿足安裝的要求。如果被檢測物體緊貼表面，可以采用

埋入式；如果別檢測物體懸空，可采用非埋入式。

安裝：

一般接近開關有兩種安裝方式：

齊平安裝和非齊平安裝；齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。

技術參數:

工作電壓  90-250VAC

標準檢測體(鐵)  30×30×1t

環境溫度  -25℃~+70℃

出線方式  1.2米引線

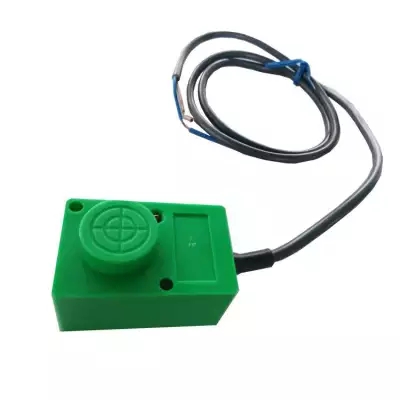

AHE-S130NCX非屏蔽式接近傳感器

接線：

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

部分產品：

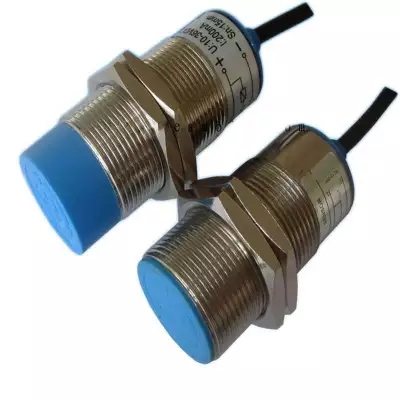

接近開關LJA30-3415GK
