FSC3010-N圓形接近開關220V電感式詳細介紹

這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。

原理：由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時會在金屬物體內產生渦流，從而導致振蕩停止，這種變化被后放大處理后轉換成晶體管開關信號輸出。

特點：A、抗干擾性能好，開關頻率高，大于200HZ. B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。

接線

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

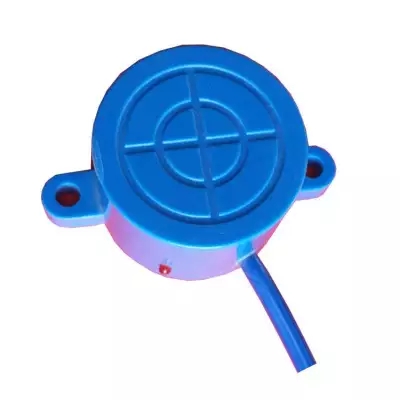

FSC3010-N圓形接近開關220V電感式

結構形式：

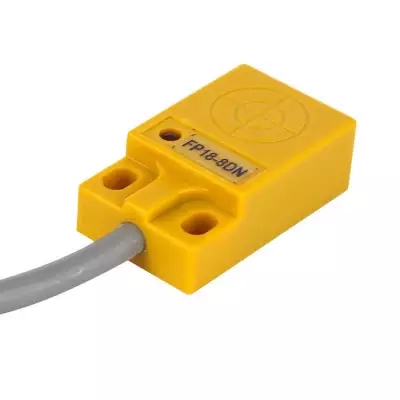

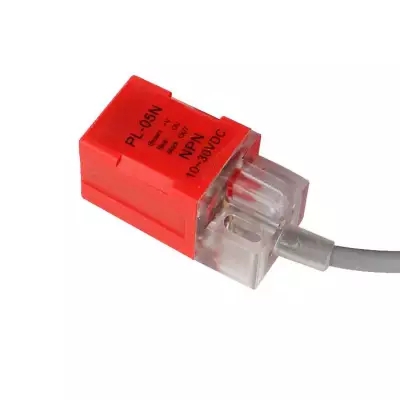

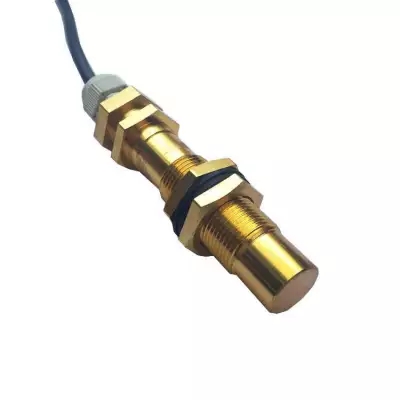

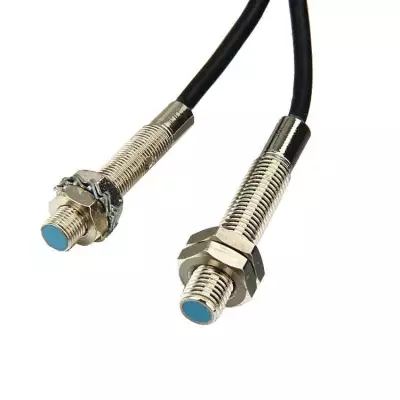

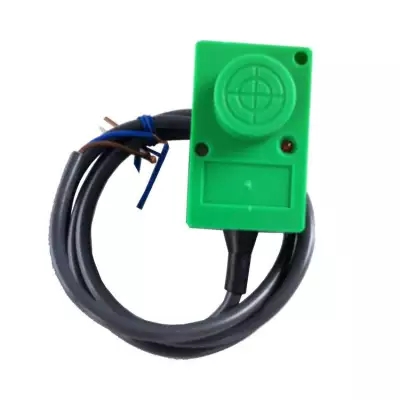

接近開關按其外型形狀可分為圓柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。

部分產品：

FSCH1204-N

FSCH1204-N2

FSCH1204-P

FSCH1204-P2

FSCL1208-N

FSC3015-N

FSC3015-N2

FSC3015-P

FSC3015-P2
